CAN數據存儲器
- 品牌：
- 廣成科技
- 型號：
- GCAN-401/GCAN-402
- 應用：
- ●汽車CAN總線數據實時存儲 ●軌道車輛CAN總線數據實時存儲 ●工業CAN總線數據實時存儲 在線工程師電話：15712411229
-

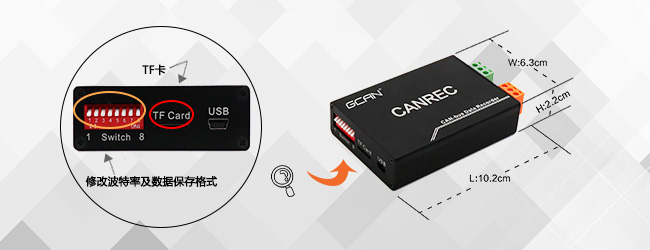

CAN總線數據存儲器是我公司推出的專門用于存儲CAN總線數據的模塊。該模塊集成1~2路標準CAN總線接口，通過將模塊接到CAN總線上，可以實現CAN總線數據的實時存儲。
模塊通過搭載TF存儲卡的方式，將總線上的數據實時存儲到TF存儲卡中，實現離線脫機實時存儲，存儲結束后用戶只需將TF卡帶回，通過專用的軟件將存儲的數據還原成真實的總線數據即可，便于用戶分析。
模塊適用于需要CAN總線歷史數據采集、故障前后報文分析等系統，可廣泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中，便于數據回放。
GCAN-401集成1路標準CAN總線接口，使用OPEN3接線端子；
GCAN-402集成2路標準CAN總線接口，使用OPEN4接線端子；
CAN總線支持CAN2.0A、CAN2.0B幀格式，符合ISO/DIS 11898標準；
CAN總線通訊波特率在5Kbps~1Mbps之間可通過撥碼開關配置；
DC+9~30V 電源供電；
CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；
最高接收數據流量：8000 fps/秒；
CAN端接收?qǐng)?bào)文時間戳精度可達1us；
工作溫度范圍：-40℃~+85℃。
請注意：CAN總線數據存儲器僅支持容量最大 32G 且文件系統為 FAT32 格式的TF存儲卡，如您使用的TF卡不是此格式，需將存儲卡重新格式化成FAT32格式，格式化存儲卡會將數據全部清除，請謹慎操作！

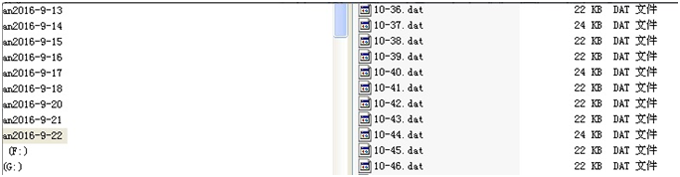

CAN總線數據存儲器已經集成了系統時鐘，真實、準確的系統時鐘及文件系統使模塊可以按天存儲并管理數據，即每天按日期新建文件夾，將當天存儲的數據自動的存入對應的文件夾中。模塊會在當天的文件夾中每分鐘新建一個文件，將這一分鐘收到的數據保存到對應的文件中。

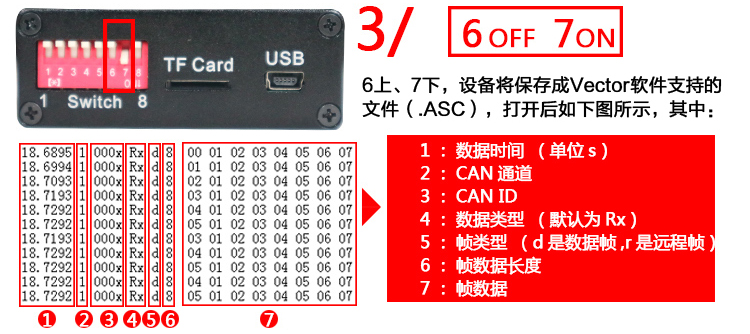

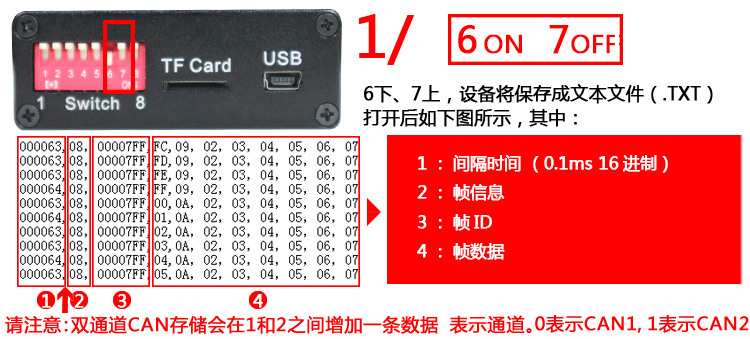

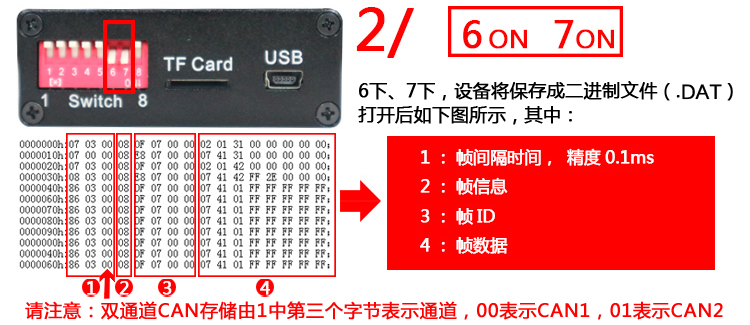

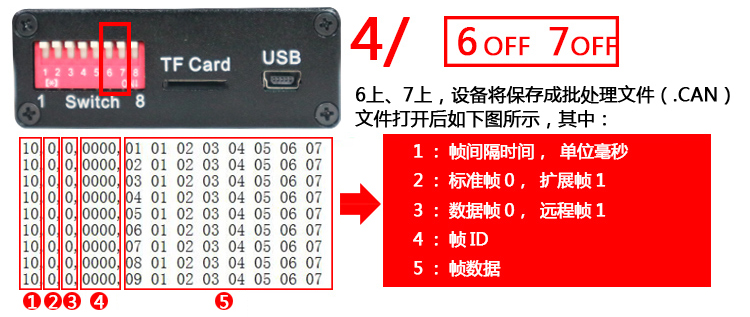

CAN總線數據存儲器支持四種保存數據格式：1）文本文件（.TXT）、2）二進制文件（.DAT）、3）vector軟件支持的文件（.ASC）、4）批處理文件（.CAN）?？赏ㄟ^8位撥碼開關中的第6、7兩個開關切換。切換方式如下圖所示：
高鐵控制柜通信實時記錄
地鐵電器柜通信實時記錄
汽車數據記錄回放
無人監控CAN總線數據記錄
故障記錄分析 - CAN總線數據存儲器是我公司推出的專門用于存儲CAN總線數據的模塊。該模塊集成1~2路標準CAN總線接口，通過將模塊接到CAN總線上，可以實現CAN總線數據的實時存儲。
模塊通過搭載TF存儲卡的方式，將總線上的數據實時存儲到TF存儲卡中，實現離線脫機實時存儲。存儲結束后用戶只需將TF卡帶回，通過專用的軟件將存儲的數據還原成真實的總線數據即可，便于用戶分析。
模塊適用于需要CAN總線歷史數據采集、故障前后報文分析等系統?？蓮V泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中，便于數據回放。 - GCAN-401集成1路標準CAN總線接口，使用OPEN3接線端子；
GCAN-402集成2路標準CAN總線接口，使用OPEN4接線端子；
CAN總線支持CAN2.0A、CAN2.0B幀格式，符合ISO/DIS 11898標準；
CAN總線通訊波特率在5Kbps~1Mbps之間可通過撥碼開關配置；
DC+9~30V電源供電；
CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；
最高接收數據流量：8000 fps/秒；
CAN端接收?qǐng)?bào)文時間戳精度可達1us；
工作溫度范圍：-40℃~+85℃。
