CAN總線上出現錯誤幀的原因是什么？怎么解決？

CAN總線上出現錯誤幀是常見但必須解決的問題。錯誤幀是總線機制中節點主動報錯、保證數據一致性的方式。其成因與解決方案如下：


一、主要原因


物理層問題（最常見）


接線與連接：線纜斷裂、接觸不良、CAN_H/CAN_L反接。


終端電阻：缺少或阻值不匹配（非120Ω）、拓撲錯誤導致多個電阻。


電磁干擾：布線靠近強干擾源、屏蔽層損壞或未接地。


節點硬件故障


某個ECU的CAN控制器或收發器損壞，持續發送錯誤位，成為“破壞性”節點。


配置與協議問題


波特率不匹配：總線上任意兩個節點的通信速率不一致。


軟件邏輯錯誤：節點程序存在bug，發送了不符合協議格式的報文。


二、解決思路與步驟


遵循“從全局到局部，從硬件到軟件”的排查原則。


基礎檢查與隔離定位


斷電測量電阻：在總線斷電狀態下，測量CAN_H與CAN_L間的電阻。理想情況下，兩個120Ω終端電阻并聯后應為60Ω。阻值過大（如＞120Ω）說明終端缺失；過?。ㄈ纾?0Ω）說明有節點損壞或電阻過多。


隔離法定位故障節點：依次拔掉總線上的節點（先斷電?。?，每拔掉一個就上電檢查錯誤是否消失。若拔掉某個節點后總線恢復正常，則該節點就是故障源。

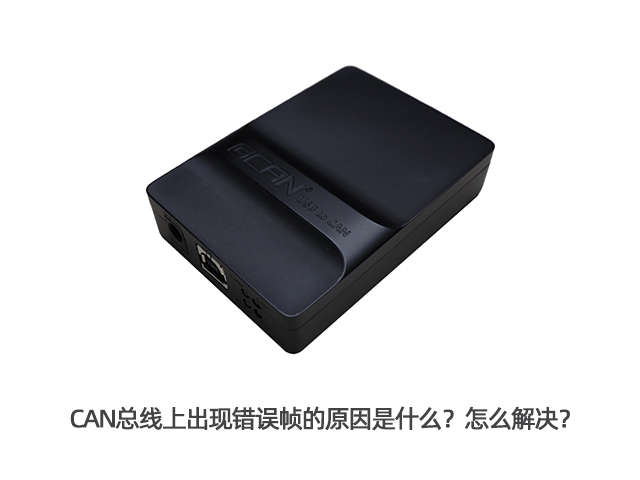

使用CAN盒進行深度診斷


監聽與統計：利用CAN盒連接總線，監聽所有流量。工具能直接顯示錯誤幀的類型（格式錯誤、位錯誤、應答錯誤等）和錯誤計數器，快速鎖定持續報錯的節點ID。


檢查波形：使用示波器測量CAN_H與CAN_L的差分波形。正常波形應清晰、陡峭。如果波形出現毛刺、振鈴或幅值異常，說明物理層存在問題。


針對性解決方案


解決物理層問題：確保使用雙絞線，首尾接120Ω終端電阻，屏蔽層單點接地，布線遠離干擾源。


更換故障節點：通過隔離法定位的硬件故障節點，需維修或更換。


檢查配置一致性：確?？偩€上所有節點的波特率、采樣點等參數完全一致。


更新軟件：排查并修復特定節點的應用程序邏輯錯誤。


如果您需要具體了解沈陽廣成科技的CAN盒設備，可以加微信13019325660或者前往沈陽廣成科技官網進行具體咨詢，歡迎來訪。
