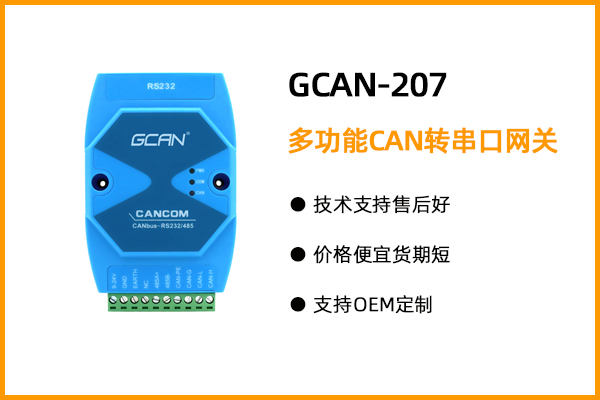

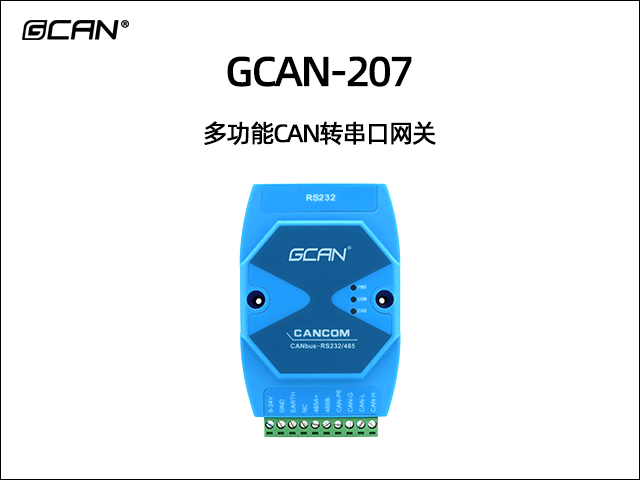

GCAN-207多功能CAN轉串口網關
- 品牌：
- GCAN
- 型號：
- GCAN-207
- 應用：
- 現有RS-232設備連接CAN總線網絡；擴展標準RS-232網絡通訊長度；PLC設備連接CAN總線網絡通訊；CAN總線與串行總線之間的網關網橋；工業現場網絡數據監控；煤礦、油井遠程通訊；CAN教學應用遠程通訊；CAN工業自動化控制系統；智能樓宇控制數據廣播系統等CAN總線應用系統。
-
一、功能概述

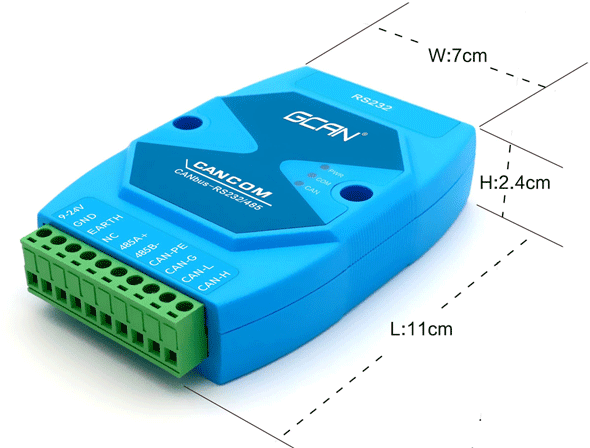

GCAN-207（CANCOM）是集成1路標準CAN總線接口、1路標準串行接口（RS-232/RS-485）的工業級CAN總線與串行總線通訊連接器（網橋）。采用GCAN-207模塊，用戶可以將原本使用RS-232/RS-485總線進行通訊的設備，在不需改變?cè)杏布Y(jié)構的前提下使其獲得CAN總線通訊接口，實現RS-232/RS-485通信設備和CAN總線網絡之間的連接，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN總線網絡領域中數據處理、數據采集的CAN總線網絡控制節點。
GCAN-207模塊在正常工作時，處于實時對CAN總線和RS-232/RS-485總線進行監聽的狀態，一旦檢測到某一側總線上有數據接收到，立即對其進行解析，并裝入各自的緩沖區，然后按設定的工作方式處理并轉換發送到另一側的總線，實現數據格式的轉換。GCAN-207模塊是工業總線改造，多種總線設備互連的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。GCAN-207模塊的各種總線接口均集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞。采用DIN導軌的固定方式，可使其更容易集成到各種控制柜中。

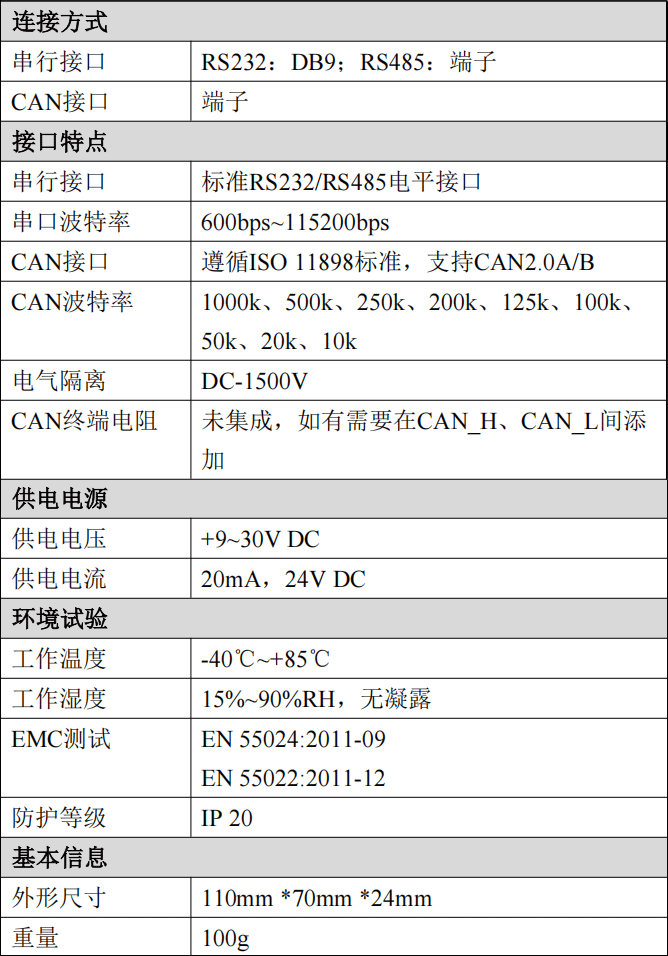

二、設備參數
沈陽廣成科技GCAN-207型CAN轉RS232/485轉換器的設備參數包括：

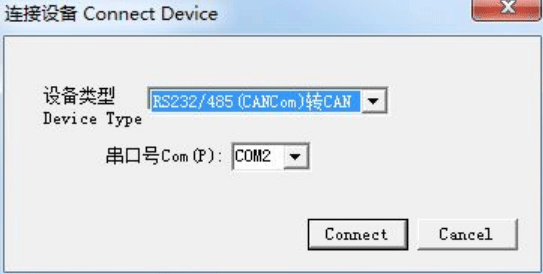

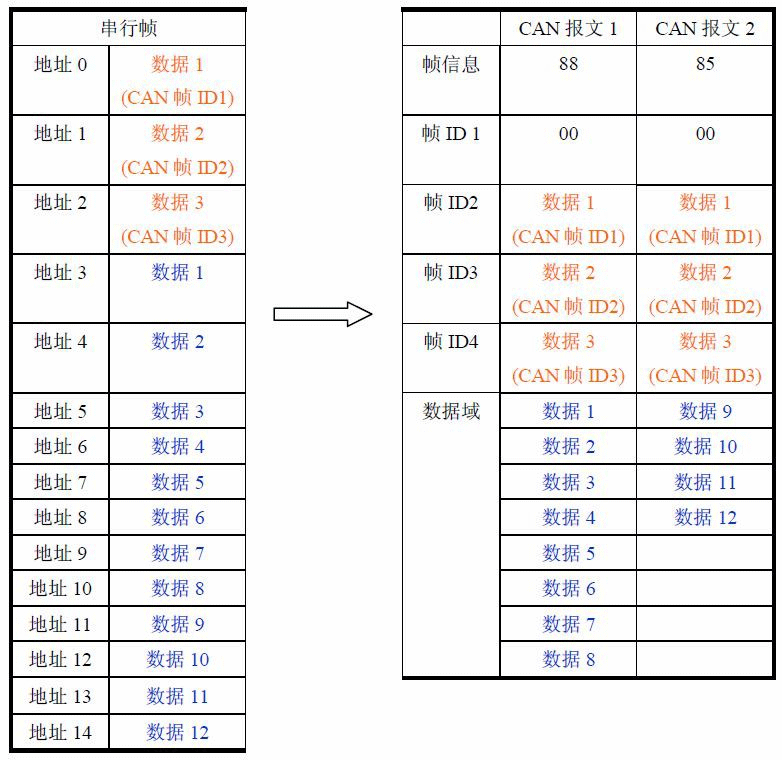

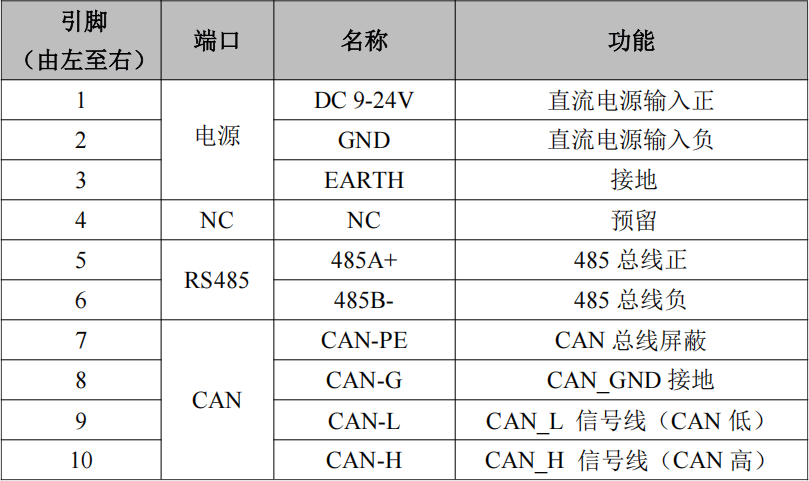

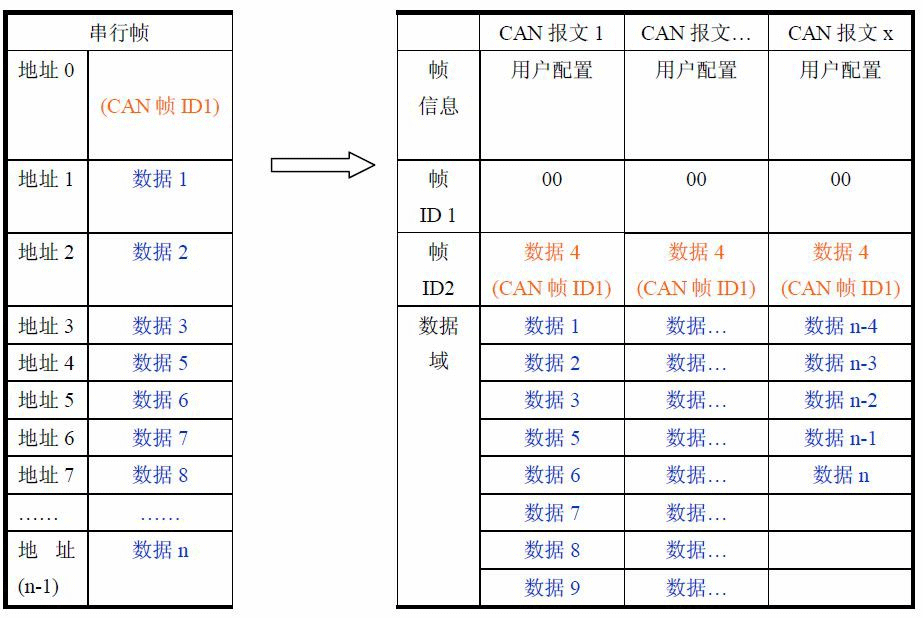

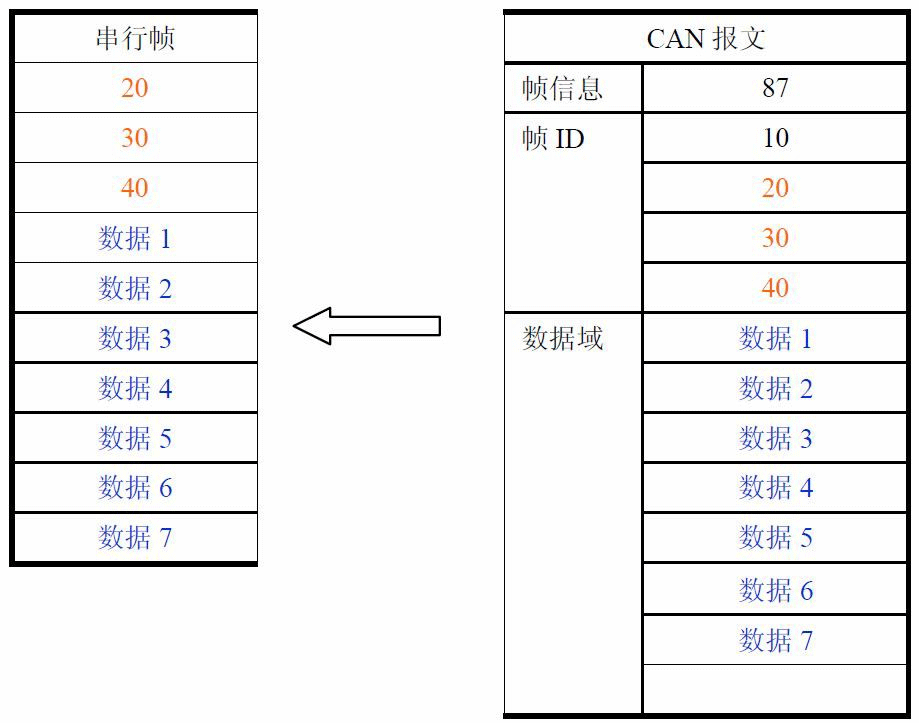

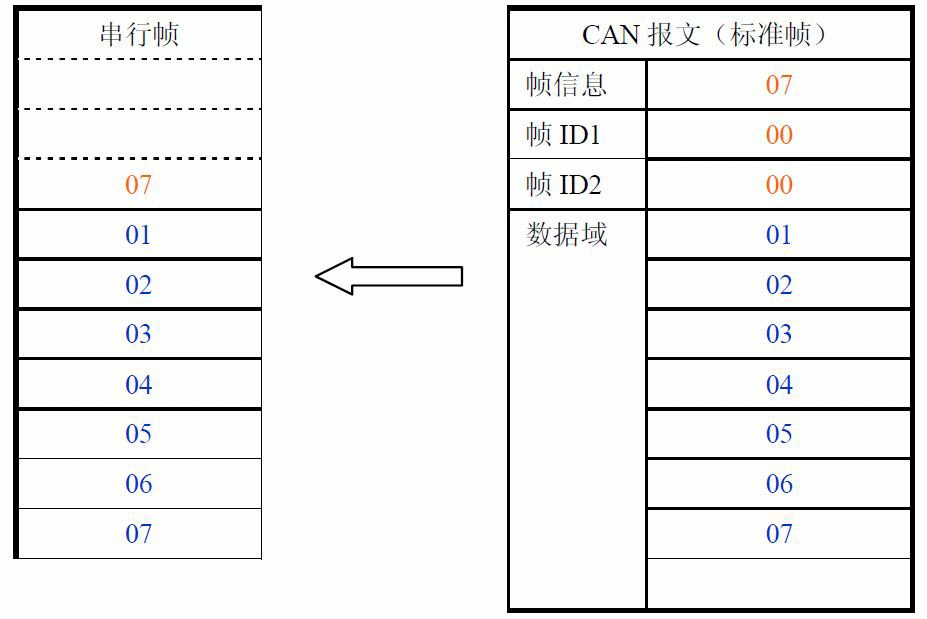

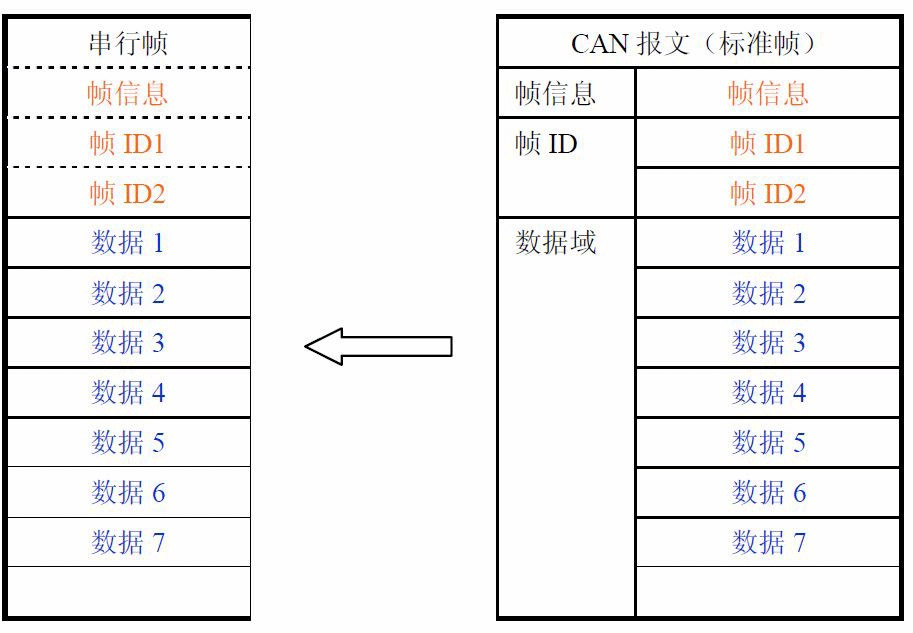

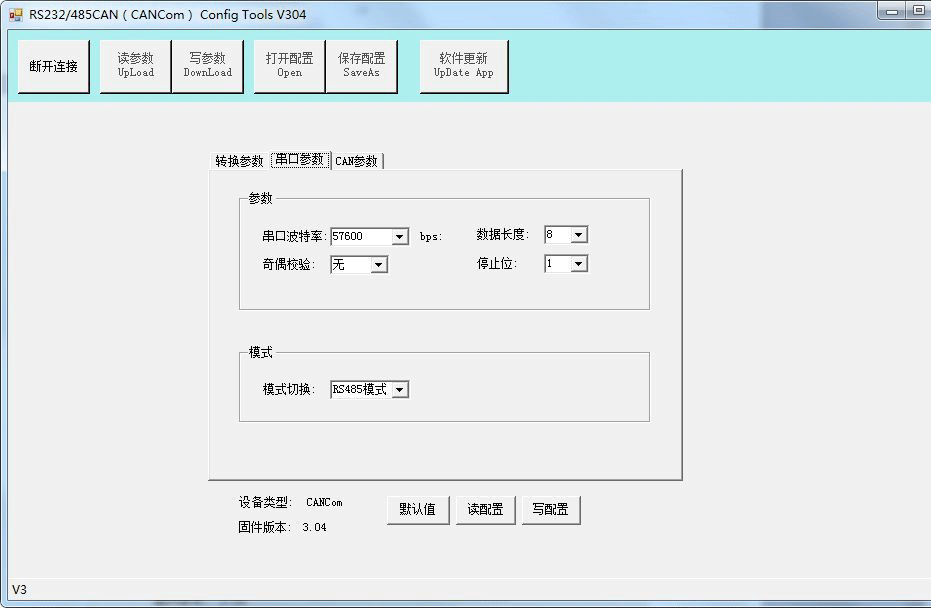

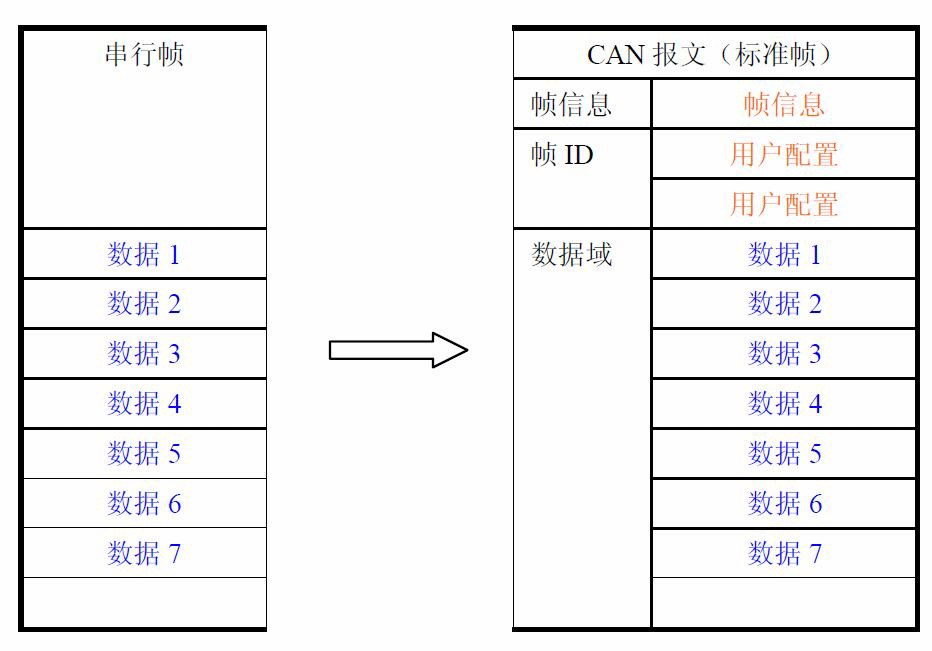

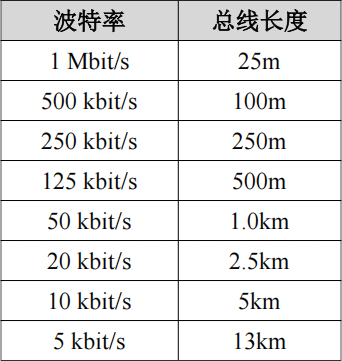

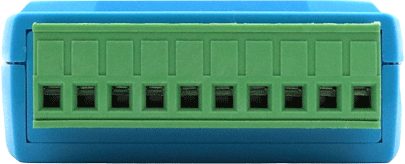

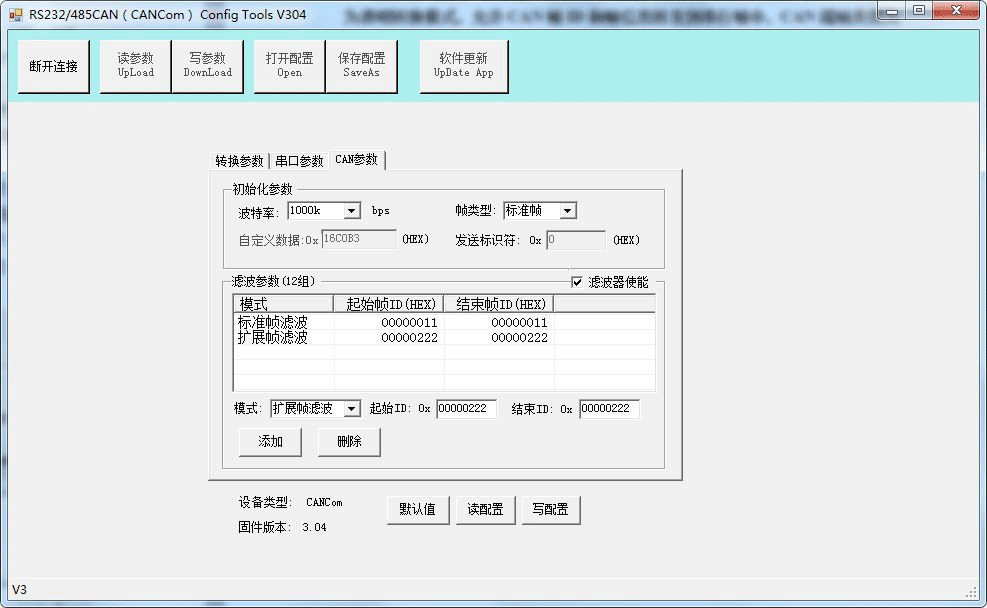

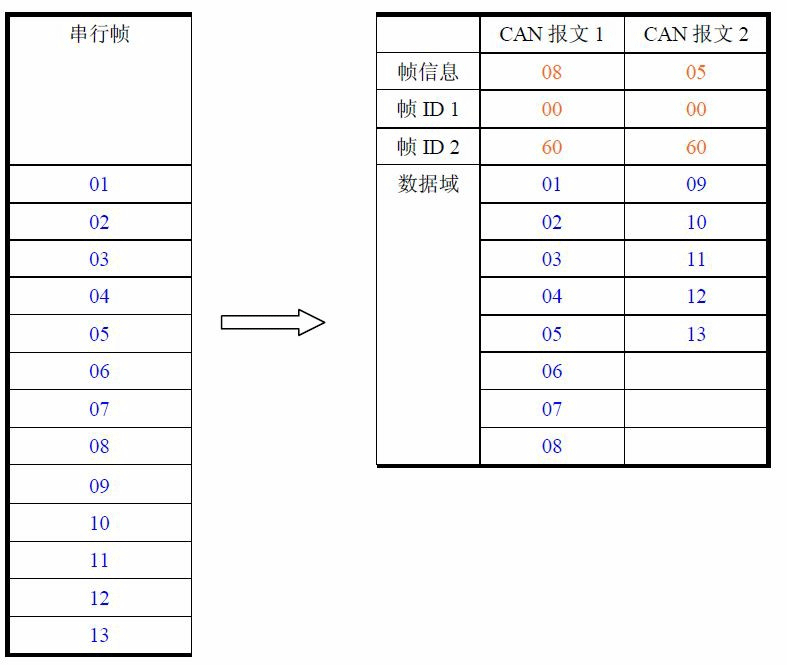

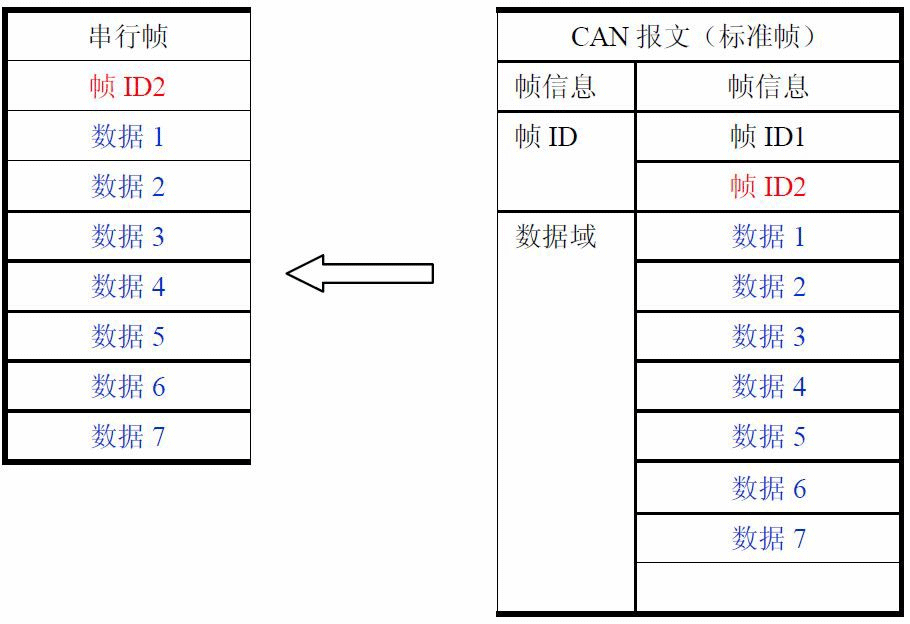

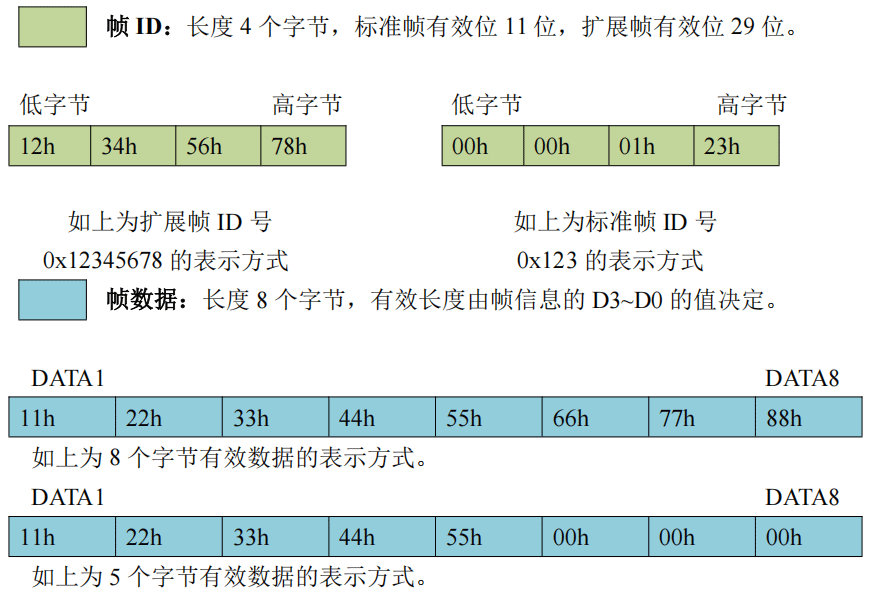

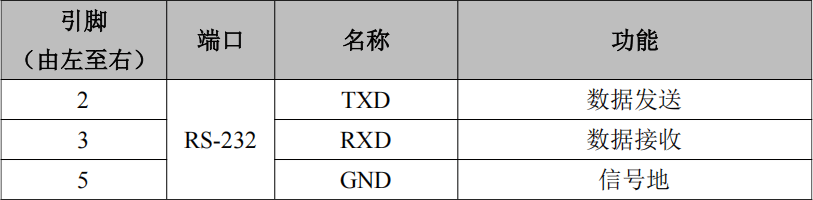

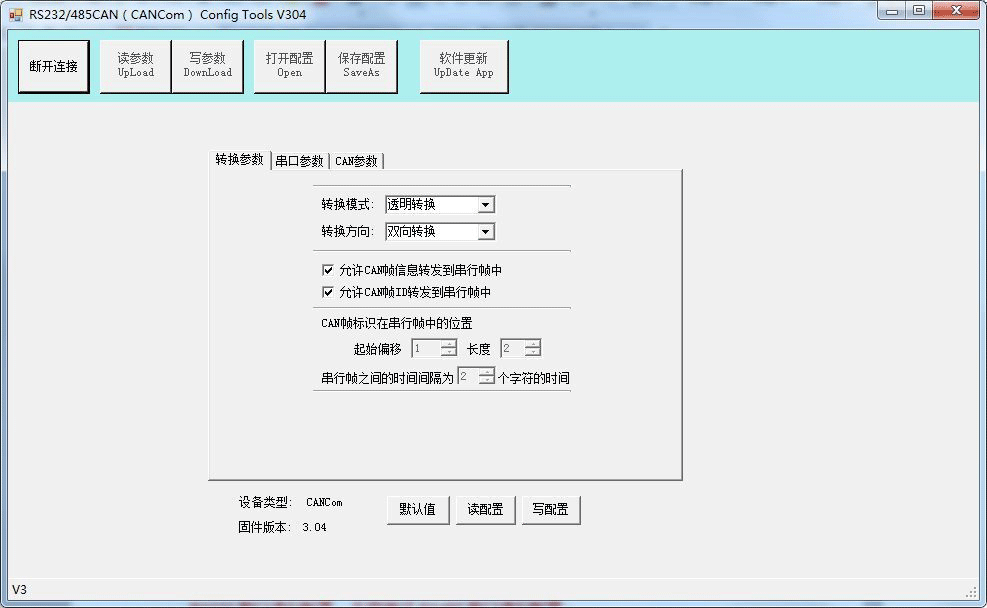

（1）標準串口電平，可通過配置軟件選擇RS232或RS485總線；（2）RS232接口采用標準3線制，RS485接口采用標準2線制；（3）串口波特率支持600bps~115200bps，可通過軟件配置；（4）提供三種數據轉換模式：透明轉換、透明帶標識轉換、格式轉換；（5）可配置三種轉換方向：雙向轉換、僅CAN→串口、僅串口→CAN；（6）CAN總線支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（7）CAN總線通訊波特率在5kbps~1Mbps之間任意可編程；（8）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（9）使用9~24V DC供電；（10）供電電流：20mA，24V DC；（11）RS485、CAN接口使用端子接口，RS232使用標準DB9接口；（12）使用RS232接口進入CANCOM-Config-V304軟件配置工作模式及所有參數；（13）非易失行存儲器保存配置參數，每次上電后自動調用最近一次的參數；（14）可用配套卡軌連接件，安裝到DIN卡軌上；（15）工作溫度范圍：-40℃~+85℃；
三、應用領域沈陽廣成科技GCAN-207型CAN轉RS232/485轉換器的設備應用領域包括：
（1）現有RS-232設備連接CAN總線網絡；（2）擴展標準RS-232網絡通訊長度；（3）PLC設備連接CAN總線網絡通訊；（4）CAN總線與串行總線之間的網關網橋；（5）工業現場網絡數據監控；（6）煤礦、油井遠程通訊；（7）CAN教學應用遠程通訊；（8）CAN工業自動化控制系統；（9）智能樓宇控制數據廣播系統等CAN總線應用系統。
如果您需要對GCAN-207型CAN轉RS232/485轉換器進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。 -
