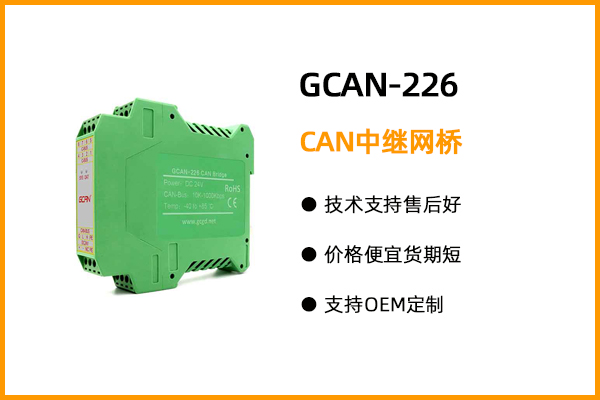

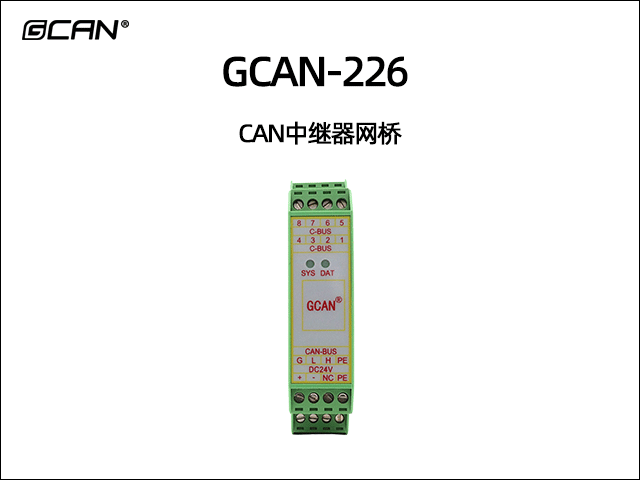

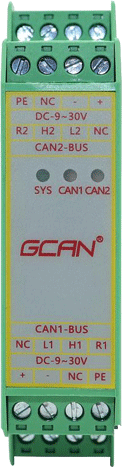

GCAN-226 CAN中繼網橋
- 品牌：
- GCAN
- 型號：
- GCAN-226
- 應用：
- 汽車電子網絡 電力通訊網絡 工業控制網絡 高速、大數據量通訊
-

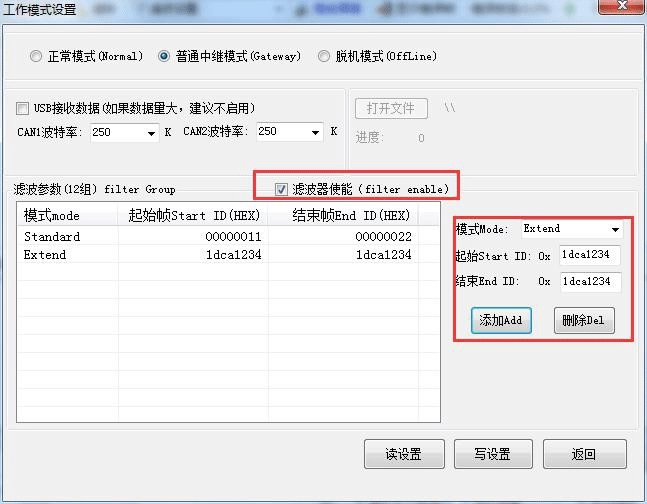

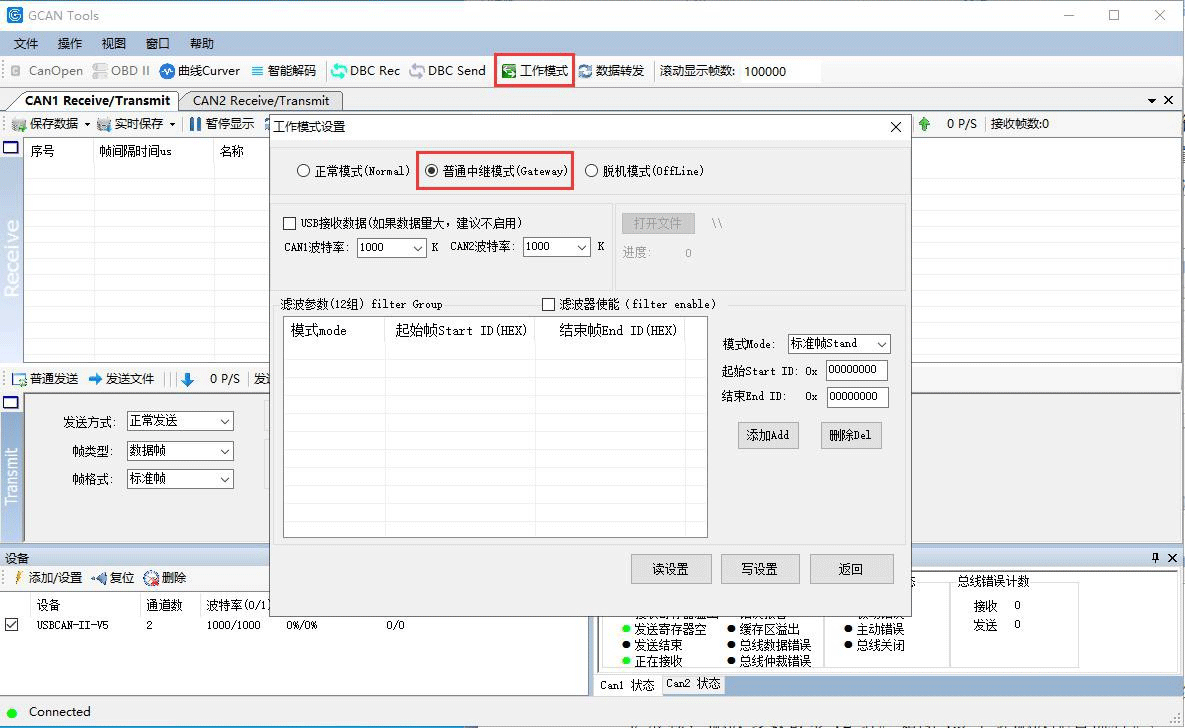

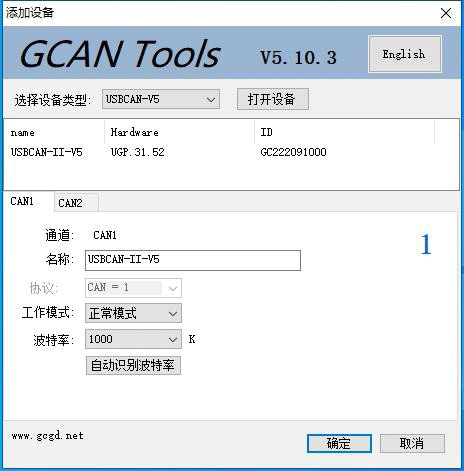

一、功能概述GCAN-226模塊是集成2路CAN接口的高性能型CAN總線通訊中繼模塊。該型號CAN卡可兼容USB2.0總線全速規范，采用GCAN-226模塊高性能CAN接口卡，無需連接PC即可起到不同CAN網絡的中繼，使波特率不同的CAN網絡互相通信。GCAN-226模塊是連接不同CAN總線網絡的高性能工具，同時具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。GCAN-226模塊集成CAN接口電氣隔離保護模塊，雙路CAN分別隔離，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。GCAN-226模塊接口卡可使用我公司自主開發的GCANTools通用測試/配置軟件配置參數。
二、設備參數
沈陽廣成科技GCAN-226型CAN中繼器網橋的設備參數包括：

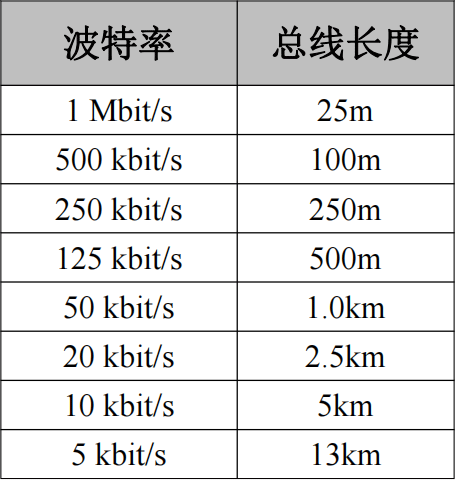

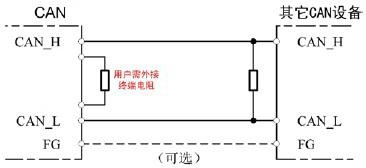

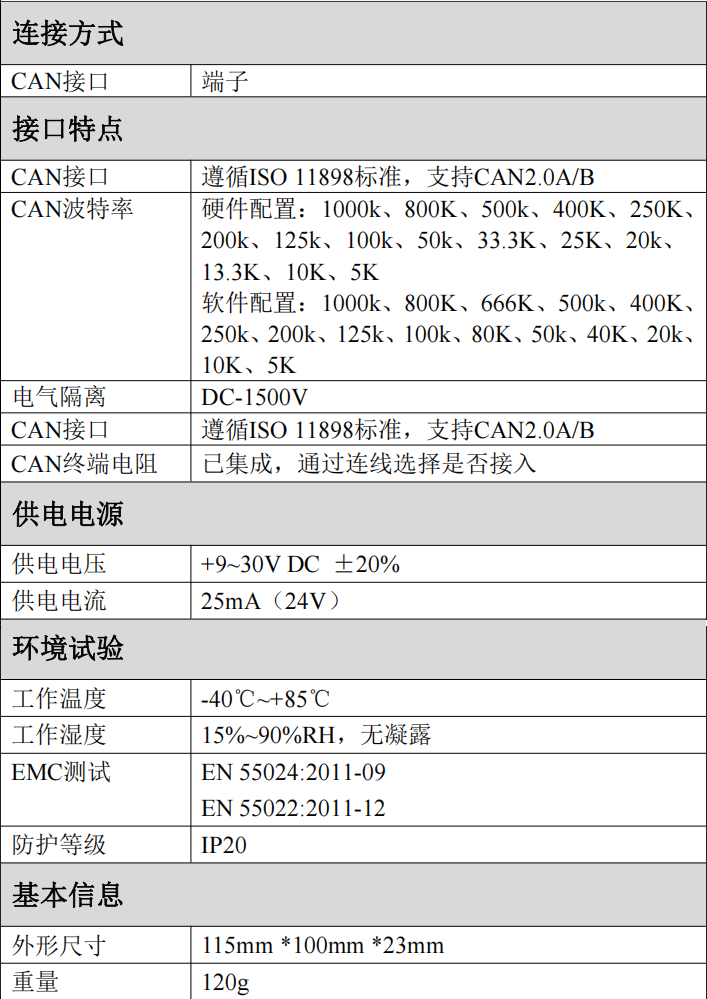

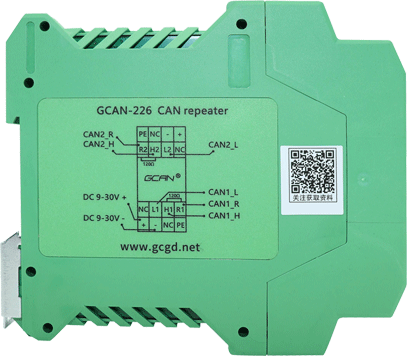

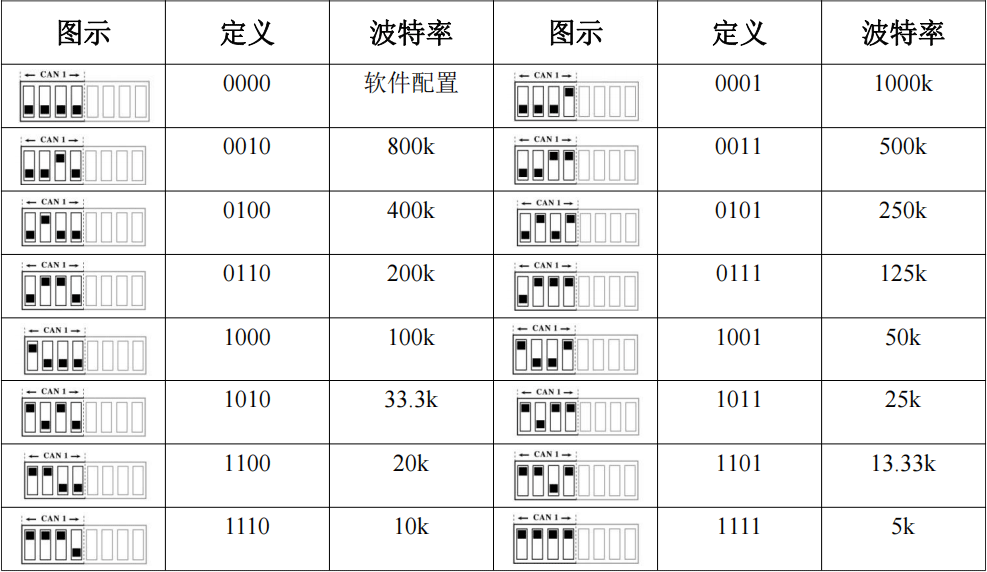

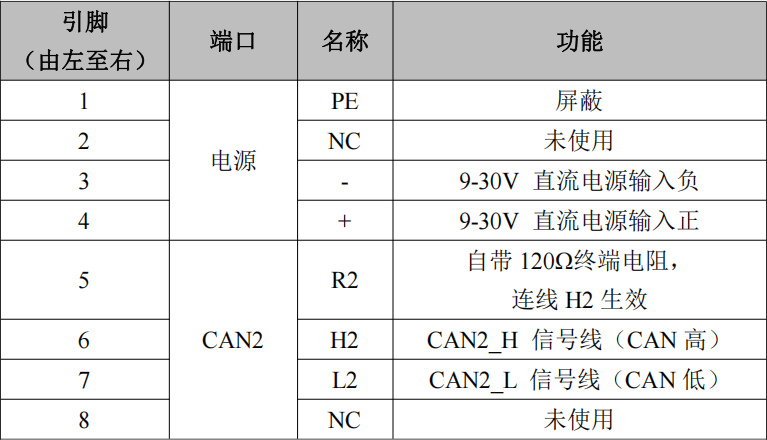

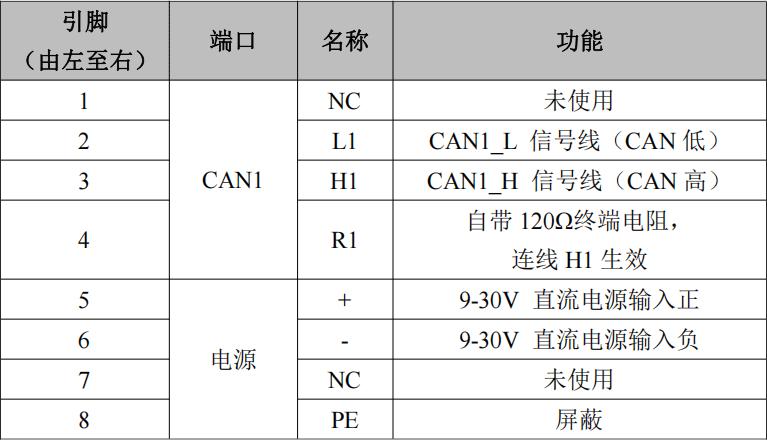

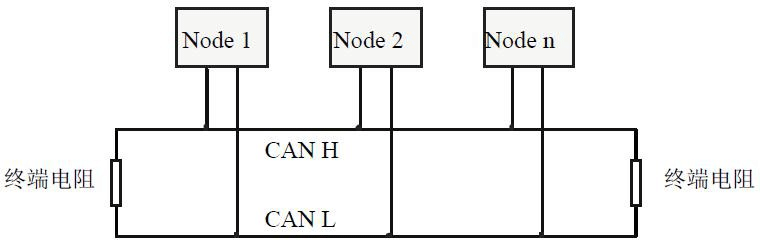

（1）PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；（2）集成2路CAN總線接口，使用鳳凰端子接線方式；（3）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（4）CAN總線通訊波特率在5kps~1Mbps之間任意可編程；（5）CAN總線自帶120Ω終端電阻，可通過連線接入；（6）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（7）總線自動復位；（8）使用外接電源(DC 9-30V)；（9）供電電流：25mA；（10）最高接收數據流量：14000 fps；（11）工作溫度范圍：-40℃~+85℃；
三、典型應用沈陽廣成科技GCAN-226型CAN中繼器網橋的設備應用領域包括：
（1）汽車電子網絡（2）電力通訊網絡（3）工業控制網絡（4）高速、大數據量通訊如果您需要對沈陽廣成科技GCAN-226型CAN中繼器網橋進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。
-
沈陽廣成科技GCAN-226型CAN中繼器網橋的設備參數包括：
（1）PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；（2）集成2路CAN總線接口，使用鳳凰端子接線方式；（3）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（4）CAN總線通訊波特率在5kps~1Mbps之間任意可編程；（5）CAN總線自帶120Ω終端電阻，可通過連線接入；（6）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（7）總線自動復位；（8）使用外接電源(DC 9-30V)；（9）供電電流：25mA；（10）最高接收數據流量：14000 fps；（11）工作溫度范圍：-40℃~+85℃；- 1、GCAN-204 modbus RTU轉CAN設備使用
