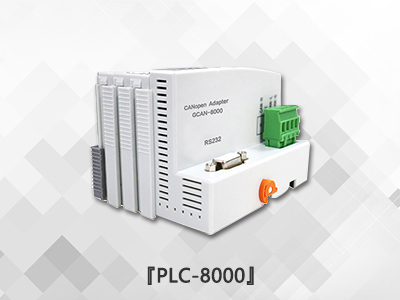

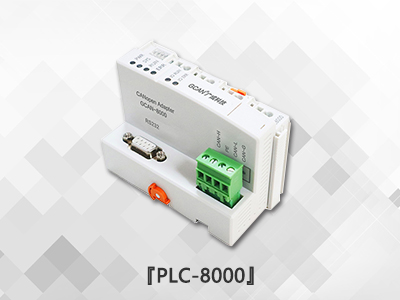

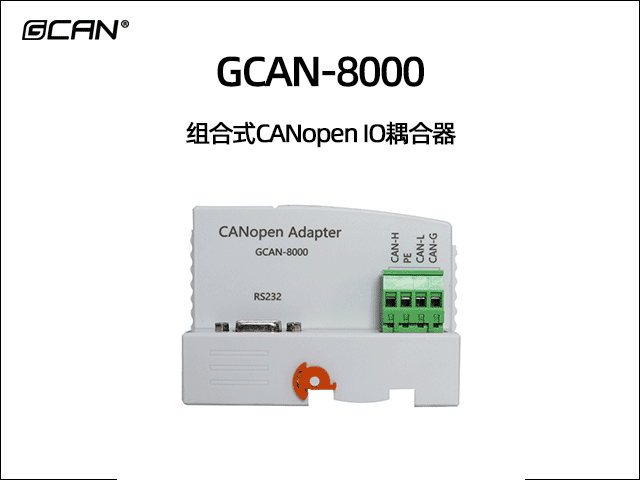

GCAN-8000可擴展型CANopen IO耦合器
- 品牌：
- 廣成科技
- 型號：
- GCAN-8000
- 應用：
- GCAN-IO-8000 CANopen總線耦合器可以用于連接CAN總線系統與分布式總線端子模塊，這些端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-IO-8000總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。
-
一、功能概述

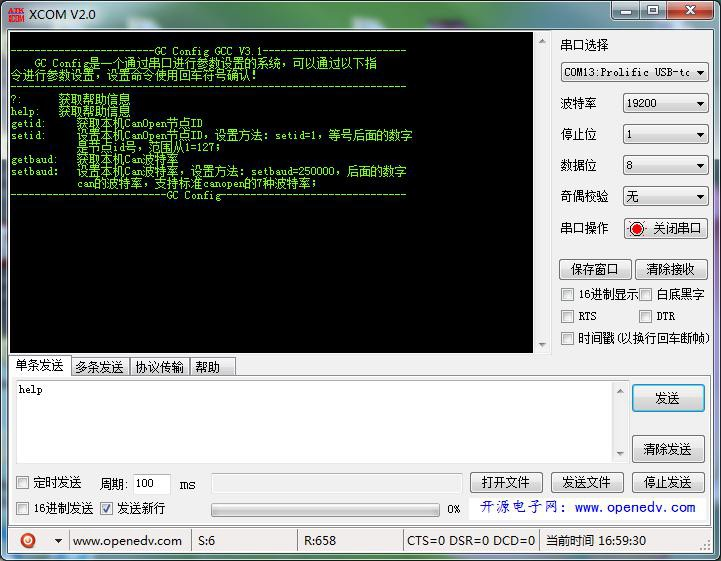

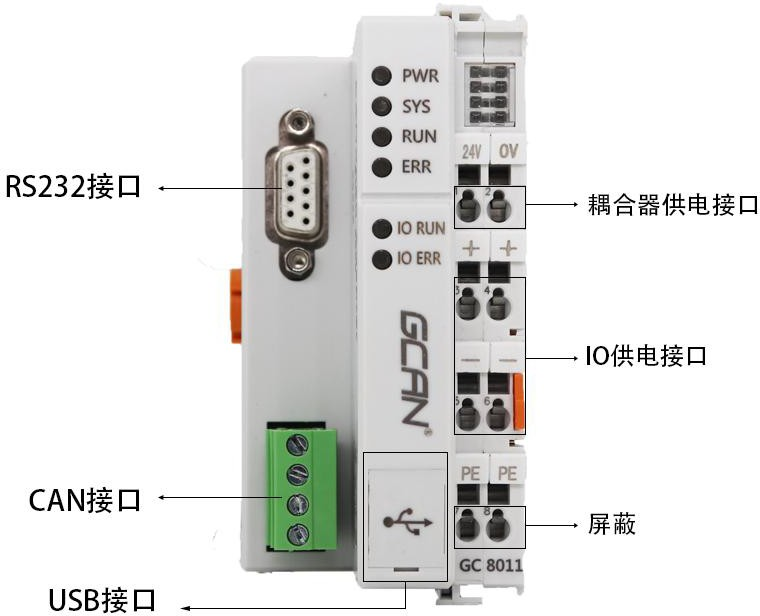

沈陽廣成科技GCAN-8000 CANopen IO總線耦合器可以用于連接CAN總線系統與分布式總線端子模塊，這些端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-8000總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。GCAN-8000 CANopen IO總線耦合器采用符合ISO 11898標準的CAN總線協議。GCAN-8000總線耦合器不僅支持所有類型的CANopen通訊，也可以輕松地應用于制造商特定的CAN總線環境中。除此之外，通過USB接口還可以對固件進行升級。GCAN-8000 CANopen IO總線耦合器可連接所有的總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有任何區別?？刂破鬟^程映像區內的信息以字節陣列格式顯示。GCAN-8000總線耦合器支持自動組態，您無需在PC上設置參數。GCAN-8000總線耦合器的CANopen波特率和節點號可通過RS-232接口進行配置。

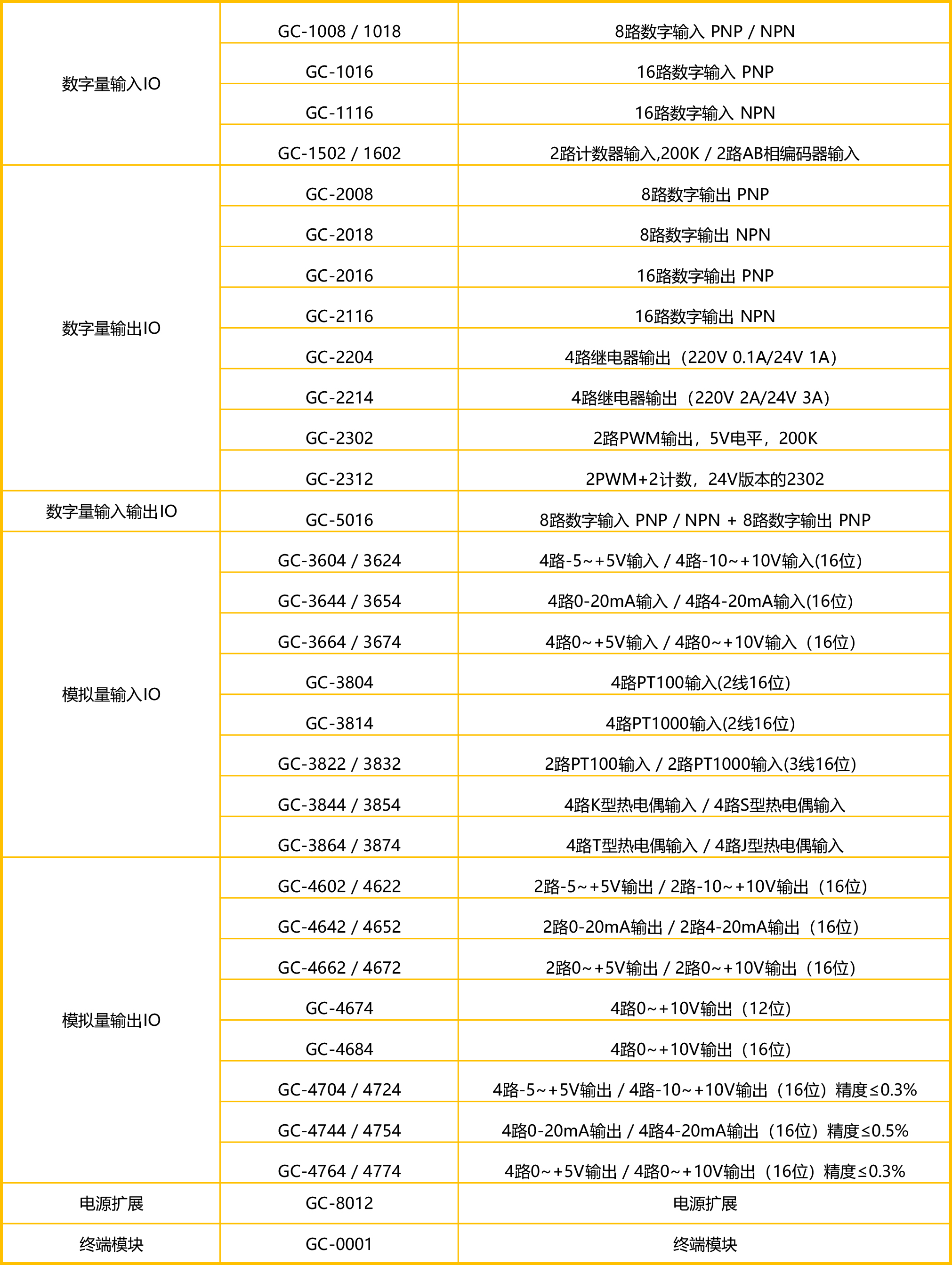

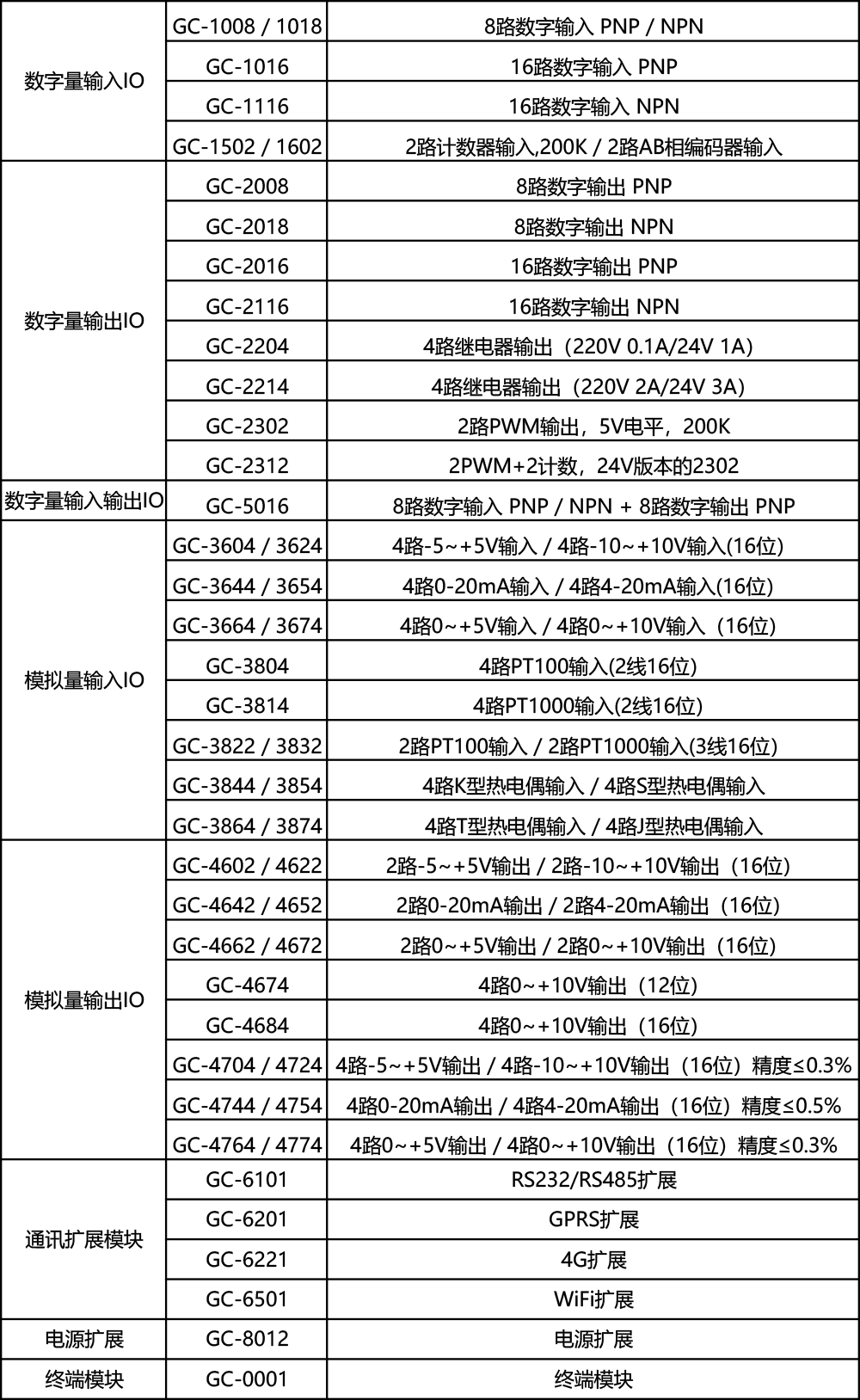

二、設備可連接模塊類型
GCAN-8000 CANopen IO總線耦合器可連接的模塊包括：

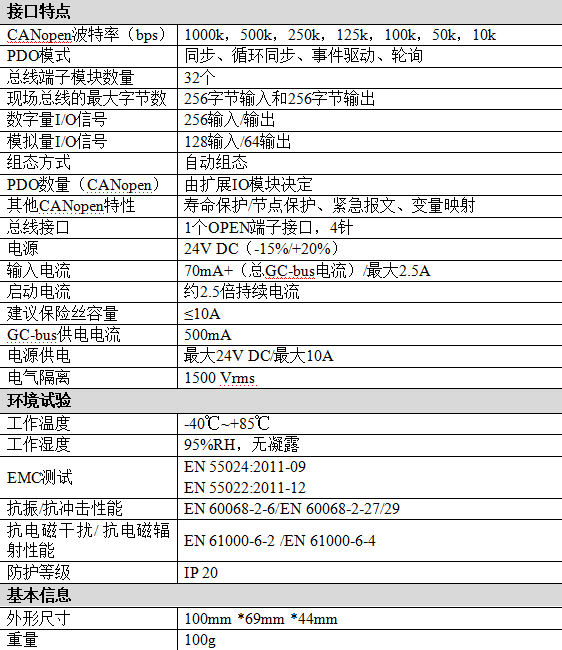

三、設備參數
GCAN-8000 CANopen IO總線耦合器的設備參數包括：

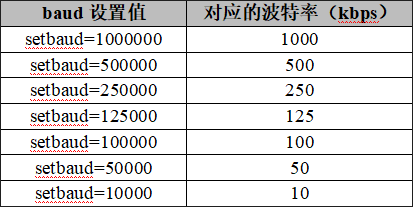

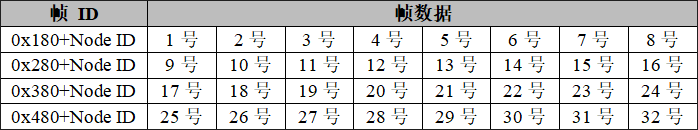

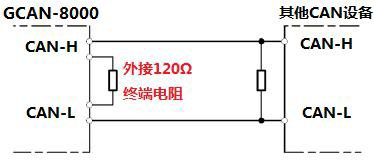

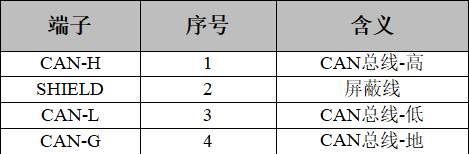

（1）CANopen波特率支持1000k、500k、250k、125k、100k、50k、10k；（2）PDO模式支持同步、循環同步、事件驅動、輪詢；（3）總線端子模塊數量最多為32個；（4）發送PDO（CANopen）由擴展的輸入模塊數量決定，接收PDO（CANopen）由擴展的輸出模塊數量決定；（5）組態方式為自動組態形式；（6）CAN總線接口為1個開放式的4針端子；（7）電源采用24V DC（-15%/+20%）；（8）輸入電流為70mA+（總GC-bus電流），最大為2.5A；（9）啟動電流：約為2.5倍的持續電流；（10）電源供電：最大24V DC/最大10A；（11）電氣隔離為1500 Vrms；（12）工作溫度范圍：-40℃~+85℃；（13）尺寸：長100mm*寬69mm*高48mm。四、應用領域
GCAN-8000 CANopen IO總線耦合器的設備應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；（2）執行數據采集并以CANopen協議進行數據傳輸。如果您需要對GCAN-8000 CANopen IO總線耦合器進行詢價或者是技術咨詢，可以加微信13019325660或打電話咨詢。
-
GCAN-8000 CANopen IO總線耦合器的設備參數包括：
（1）CANopen波特率支持1000k、500k、250k、125k、100k、50k、10k；（2）PDO模式支持同步、循環同步、事件驅動、輪詢；（3）總線端子模塊數量最多為32個；（4）發送PDO（CANopen）由擴展的輸入模塊數量決定，接收PDO（CANopen）由擴展的輸出模塊數量決定；（5）組態方式為自動組態形式；（6）CAN總線接口為1個開放式的4針端子；（7）電源采用24V DC（-15%/+20%）；（8）輸入電流為70mA+（總GC-bus電流），最大為2.5A；（9）啟動電流：約為2.5倍的持續電流；（10）電源供電：最大24V DC/最大10A；（11）電氣隔離為1500 Vrms；（12）工作溫度范圍：-40℃~+85℃；（13）尺寸：長100mm*寬69mm*高48mm。- GCAN-PLC產品功能及應用視頻：
