沈陽廣成科技CAN轉以太網網關轉換器系列
- 品牌：
- GCAN廣成科技
- 型號：
- GCAN-212/212B
- 應用：
- （1）CAN-bus網絡診斷與測試 （2）工業以太網連接至CAN網絡 （3）電力通訊網絡 （4）工業控制設備 （5）高速、大數據量通訊
-
一、設備簡介

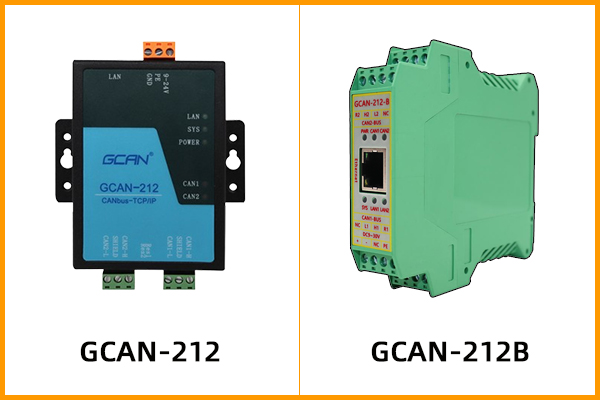

廣成科技GCAN-212/212B系列CAN轉以太網網關轉換器是集成2路CAN接口、1路以太網接口的高性能型CAN-bus總線通訊接口卡。采用GCAN-212/212B系列CAN轉以太網網關轉換器，用戶可以輕松完成CAN-bus網絡和以太網網絡的互連互通，進一步拓展CAN-bus網絡的范圍。
廣成科技GCAN-212/212B系列高性能CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具，PC可以通過以太網接口快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。同時該設備具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。
廣成科技GCAN-212/212B系列高性能CAN接口卡上已集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。設備支持二次開發。我公司為用戶提供VB環境下的GCAN-212/212B連接例程代碼，用戶可以根據此例程自行開發GCAN-212/212B測試軟件或?qū)CAN-212/212B集成到現有的軟件系統中。例程代碼符合Socket通信規則。
二、設備參數
廣成科技GCAN-212/212B系列高性能CAN接口卡的設備參數包括：
1、硬件特點：
● 高速的32位工業級處理器；● 內嵌硬件看門狗定時器；● 模塊內置FLASH儲存器，可儲存參數；● 使用外接電源供電(DC+9~24V）● 供電電流：50mA（24V DC）；● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；● 電快速瞬變脈沖群抗擾度等級：±1KV；● 浪涌抗擾度等級：±1KV；● 工作溫度范圍：-40℃~+85℃；● 工作濕度范圍：5%~95%RH無凝露；● 螺絲固定的安裝方式，專為工業設計。2、CAN屬性：
● 集成2路CAN-bus接口，采用鳳凰端子接線方式；● CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；● CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；● CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；● CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；● 32個硬件FIFO接收緩沖器，最高發送數據流量：8000幀/秒；最高接收數據流量：14000幀/秒；● CAN端接收報文時間戳精度可達1us。3、以太網屬性：
● 使用標準以太網接口，RJ45，支持10/100M自適應；● 支持心跳和超時斷開功能；● 工作端口、目標IP和目標端口均可設定；● 網絡斷開后自動恢復連接資源，可靠地建立TCP連接；● 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。

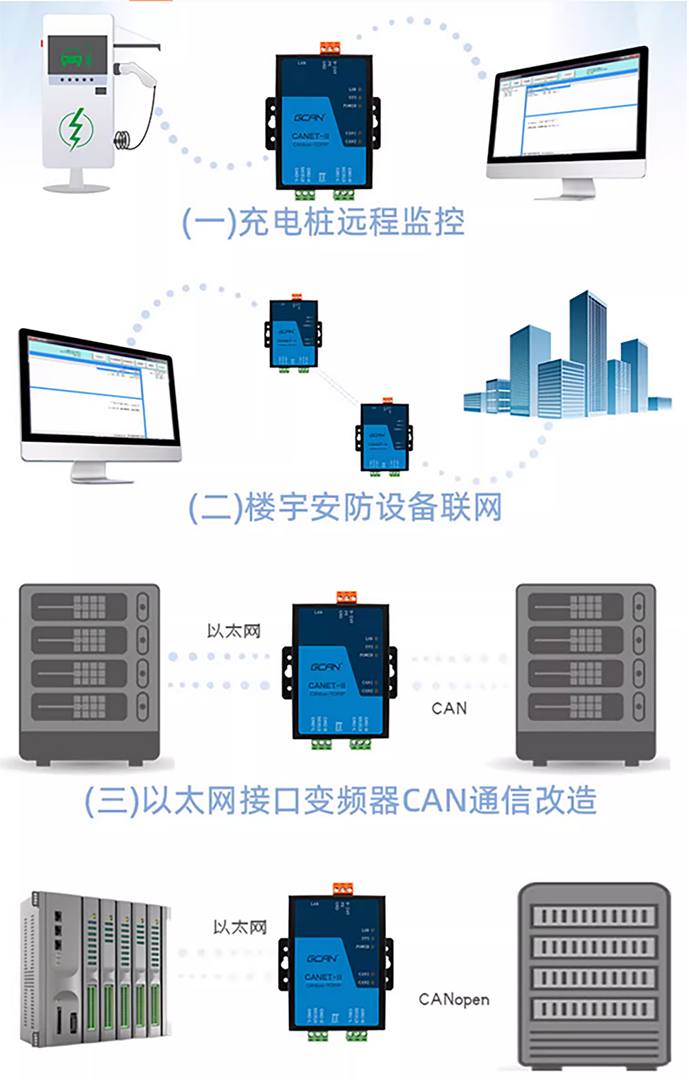

三、設備應用
（1）CAN-bus網絡診斷與測試（2）工業以太網連接至CAN網絡（3）電力通訊網絡（4）工業控制設備（5）高速、大數據量通訊如果您需要對廣成科技GCAN-212/212B系列高性能CAN接口卡進行詢價或技術咨詢，可以加微信或撥打電話13019325660。
-
1、硬件特點：
● 高速的32位工業級處理器；● 內嵌硬件看門狗定時器；● 模塊內置FLASH儲存器，可儲存參數；● 使用外接電源供電(DC+9~24V）● 供電電流：50mA（24V DC）；● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；● 電快速瞬變脈沖群抗擾度等級：±1KV；● 浪涌抗擾度等級：±1KV；● 工作溫度范圍：-40℃~+85℃；● 工作濕度范圍：5%~95%RH無凝露；● 螺絲固定的安裝方式，專為工業設計。2、CAN屬性：
● 集成2路CAN-bus接口，采用鳳凰端子接線方式；● CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；● CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；● CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；● CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；● 32個硬件FIFO接收緩沖器，最高發送數據流量：8000幀/秒；最高接收數據流量：14000幀/秒；● CAN端接收報文時間戳精度可達1us。3、以太網屬性：
● 使用標準以太網接口，RJ45，支持10/100M自適應；● 支持心跳和超時斷開功能；● 工作端口、目標IP和目標端口均可設定；● 網絡斷開后自動恢復連接資源，可靠地建立TCP連接；● 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。- 1、GCAN-204 modbus RTU轉CAN設備使用
